Ống và phụ tùng dây dẫn điện là những hạng mục không thể thiếu trong bất kỳ công trình nào, từ nhà ở dân dụng cho đến dự án công nghiệp quy mô lớn. Để đảm bảo an toàn hệ thống điện và tuân thủ đúng quy định của pháp luật, các sản phẩm này cần trải qua quy trình thử nghiệm theo QCVN 16:2023/BXD. Hoạt động thử nghiệm giúp kiểm tra toàn diện chất lượng, khả năng chịu tải, độ bền và tính an toàn điện, từ đó chứng minh sản phẩm đủ điều kiện lưu hành trên thị trường và đáp ứng yêu cầu kỹ thuật khắt khe trong thi công, vận hành. Cùng tìm hiểu chi tiết về thử nghiệm ống và phụ tùng dây dẫn điện trong bài viết này nhé.

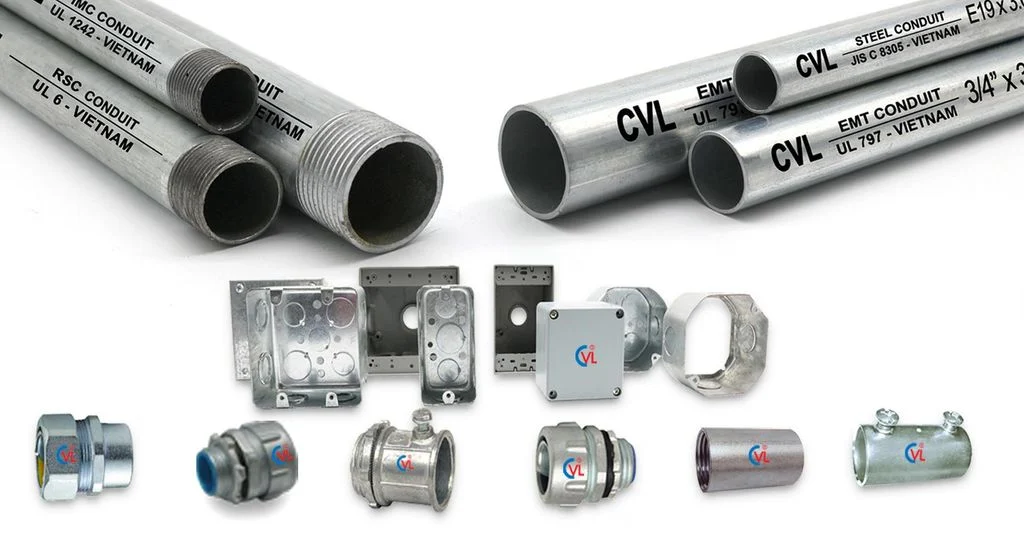

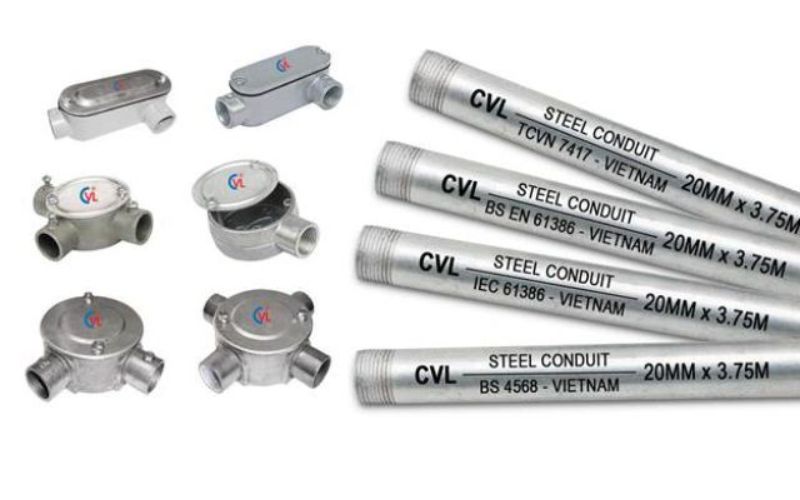

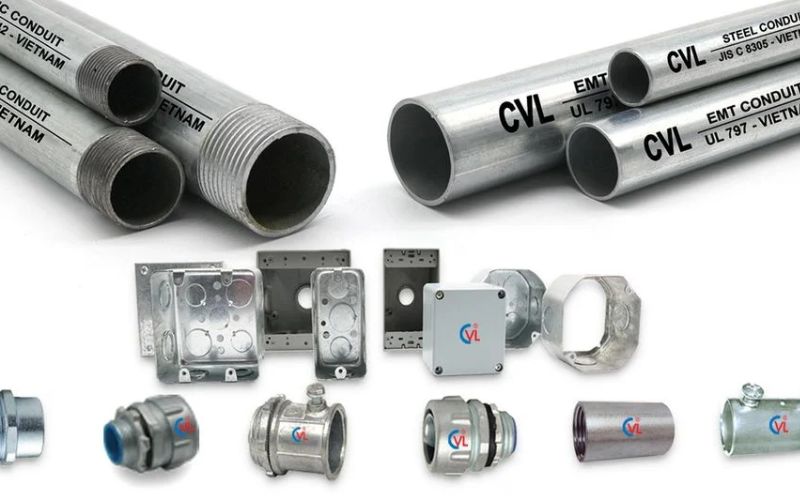

1. Tổng quan về ống và phụ tùng ghép nối bảo vệ dây dẫn điện
a. Khái niệm
b. Phân loại ống dẫn điện
- Ống luồn dây điện vuông
- Ống gen ruột gà luồn dây điện
- Ống dẫn dây điện bằng kim loại cứng có thành dày
- Ống thép luồn dây điện
- Ống ruột gà bọc inox
- Ống thép dẫn dây điện vách mỏng (EMT)
c. Phân loại phụ tùng bảo vệ dây điện
- Khớp nối và đầu nối
- Khuỷu tay
- Ống lót
- Phụ kiện tiếp cận
d. Thử nghiệm ống và phù tùng dây dẫn điện là gì?
Thử nghiệm ống và phụ tùng dây dẫn điện là quá trình kiểm tra, đánh giá chất lượng và mức độ an toàn của các loại ống cùng phụ kiện đi kèm (cút, tê, măng sông, khớp nối…) dùng để bảo vệ, cố định và dẫn dây điện trong công trình. Quá trình này được thực hiện theo các tiêu chuẩn, quy chuẩn kỹ thuật như QCVN 16:2023/BXD nhằm xác định khả năng chịu lực, độ bền cơ học, khả năng chống cháy, chống thấm, độ cách điện và độ kín khít tại các mối nối. Kết quả thử nghiệm là cơ sở để chứng minh sản phẩm đạt yêu cầu an toàn, đảm bảo hệ thống điện vận hành ổn định, giảm nguy cơ rủi ro cháy nổ, đồng thời giúp doanh nghiệp đáp ứng quy định pháp luật và đủ điều kiện lưu hành sản phẩm trên thị trường.
2. Chỉ tiêu thí nghiệm Ống và phụ tùng dẫn điện trong QCVN 16:2023/BXD
| Tên sản phẩm | Chỉ tiêu kĩ thuật | Mức yêu cầu | Phương pháp thử | Quy cách mẫu | Mã hồ sơ |
| Ống và phụ tùng (phụ kiện ghép nối) dùng để bảo vệ và lắp đặt dây dẫn điện trong nhà | Khả năng chống cháy lan | TCVN 7417-1:2010
(IEC 61386-1:2008) Có khả năng chống ngọn lửa cháy lan |
TCVN 9900-2- 11:2013
(IEC 60695-2- 11:2000) TCVN 9900-11- 2:2013 (IEC 60695-11- 2:2003) |
Lấy mẫu tối thiểu ở 03 vị trí. Mỗi vị trí lấy 02 đoạn ống, mỗi đoạn có chiều dài tối thiểu 1,0 m.
Lấy tối thiểu 6 phụ tùng. |
3917.21.00
3917.22.00 3917.23.00 3917.40.00 |
3. Quy trình thử nghiệm ống và phụ kiện dây dẫn điện
Bước 1: Chuẩn bị thử nghiệm
-
Gia nhiệt sợi dây nóng đỏ đến nhiệt độ quy định và đo bằng hệ thống đã hiệu chuẩn.
-
Đảm bảo:
a) Nhiệt độ ổn định trong phạm vi ±5 °C trong ít nhất 60 giây.
b) Bức xạ nhiệt không ảnh hưởng đến mẫu bằng cách đặt khoảng cách tối thiểu 5,0 cm hoặc sử dụng màn chắn.

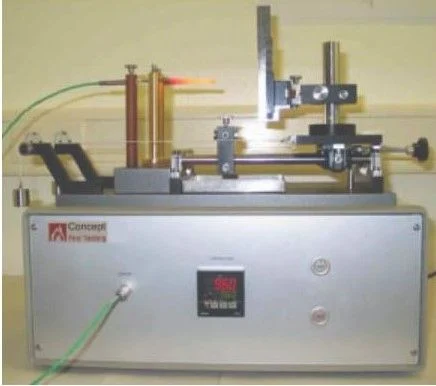

c) Không điều chỉnh thêm dòng điện/điện áp trong suốt quá trình thử nghiệm. - Thiết bị thử nghiệm: Thiết bị kiểm tra Glow Wire
Bước 2: Tiến hành thử nghiệm
-
Đưa đầu sợi dây nóng đỏ tiếp xúc từ từ với mẫu thử trong 30 giây ±1 giây.
-
Tốc độ tiến vào và rút ra: 10 – 25 mm/s.
-
Trước khi tiếp xúc, giảm tốc độ gần bằng 0 để tránh lực va chạm vượt quá 1,0 N ±0,2 N.
-
Nếu vật liệu chảy ra khỏi sợi dây nóng đỏ, ngừng giữ tiếp xúc ngay.
Bước 3: Kết thúc thử nghiệm
-
Sau thời gian quy định, tách sợi dây nóng đỏ ra khỏi mẫu thử một cách từ từ.
-
Không được gia nhiệt thêm và phải tránh để luồng không khí tác động làm thay đổi kết quả.
-
Độ sâu tiến vào của sợi dây nóng đỏ trong mẫu thử phải giới hạn ở 7 mm ±0,5 mm.
Xem thêm:
3. Thử nghiệm Ống và phụ kiện dây dẫn điện ở đâu uy tín?
Trong lĩnh vực xây dựng, việc thử nghiệm ống và phụ kiện dây dẫn điện theo QCVN 16:2023/BXD là yêu cầu bắt buộc nhằm đảm bảo an toàn, chất lượng và độ tin cậy của công trình. Để thực hiện đúng quy chuẩn, doanh nghiệp cần lựa chọn một đơn vị có đủ năng lực pháp lý, chuyên môn và trang thiết bị hiện đại. Trong số các tổ chức hiện nay, OPACONTROL là một trong những đơn vị uy tín hàng đầu được nhiều doanh nghiệp tin tưởng.
Vì sao nên chọn OPACONTROL?
-
Năng lực pháp lý rõ ràng: OPACONTROL là tổ chức được công nhận, có đầy đủ thẩm quyền trong hoạt động thử nghiệm và chứng nhận sản phẩm, hàng hóa vật liệu xây dựng theo QCVN 16:2023/BXD.
-
Kinh nghiệm thực tiễn: Với hơn 10 năm hoạt động, OPACONTROL đã đồng hành cùng hàng nghìn doanh nghiệp trong công tác thử nghiệm, chứng nhận và kiểm định chất lượng.
-
Trang thiết bị hiện đại: Hệ thống phòng thử nghiệm được đầu tư bài bản, máy móc chuyên sâu giúp đưa ra kết quả chính xác, minh bạch và nhanh chóng.
-
Đội ngũ chuyên nghiệp: Các kỹ thuật viên, thử nghiệm viên được đào tạo định kỳ, nhiều năm kinh nghiệm và am hiểu chuyên môn, luôn sẵn sàng hỗ trợ khách hàng.
-
Dịch vụ tận tâm – minh bạch: Toàn bộ hồ sơ, thủ tục, chi phí đều rõ ràng, hợp lý. OPACONTROL luôn đặt lợi ích của khách hàng làm trọng tâm, đảm bảo hỗ trợ kịp thời và hiệu quả.
Lợi ích khi hợp tác với OPACONTROL
-
Đảm bảo sản phẩm được đánh giá khách quan, chính xác.
-
Rút ngắn thời gian hoàn thành chứng nhận, tránh gián đoạn sản xuất kinh doanh.
-
Hỗ trợ doanh nghiệp đáp ứng yêu cầu pháp luật và nâng cao uy tín trên thị trường.
-
Tư vấn chuyên sâu để tối ưu quy trình, giảm thiểu rủi ro trong quá trình thử nghiệm.
Nếu doanh nghiệp của bạn đang cần thử nghiệm ống và phụ kiện dây dẫn điện theo QCVN 16:2023/BXD, hãy liên hệ ngay với OPACONTROL qua hotline 1800.646438 để được tư vấn chi tiết và hỗ trợ nhanh chóng.
