Thử nghiệm Kính màu hấp thụ nhiệt theo QCVN 16:2023/BXD

Kính màu hấp thụ nhiệt

Kính hấp thụ nhiệt (định nghĩa theo TCVN 7526 : 2005) được sản xuất từ thủy tinh màu (xanh, trà, ghi, xanh đen…), có khả năng hấp thụ nhiệt của các tia trong quang phổ ánh sáng mặt trời. Chúng hấp thụ tới 45% năng lượng mặt trời chiếu vào từ đó giảm mức tăng nhiệt ở không gian bên trong. Kính màu hấp thụ nhiệt làm giảm hệ số tăng nhiệt mặt trời (SHGC), hệ số truyền qua nhìn thấy được (VT) và độ chói.

STT	Tên sản phẩm	Chỉ tiêu kỹ thuật	Mức yêu cầu	Phương pháp thử	Quy cách lấy mẫu	Mã HS
1	Kính màu hấp thụ nhiệt	Sai lệch chiều dày	Theo phụ lục K.1	TCVN 7529:2005	3 mẫu thử kích thước≥610x610mm	7005.21.90
2		Khuyết tật ngoại quan	Theo phụ lục K.2	TCVN 7529:2005
3		Hệ số truyền năng lượng bức xạ mặt trời		Điều 6.2 TCVN 7529:2005
		H5-0,8	0,8
		H5-0,7	0,8



a. Sai lệch chiều dày (TCVN 7529:2005)

Để xác định sai lệch chiều dài của tấm kính, sử dụng thước có độ chính xác cao, để đo mặt phẳng, tại các vị trí dọc tấm kính, cách mép khoảng 15mm, xác định trên 3 mẫu thử có kích thước lớn hơn hoặc bằng 610mm x 610mm.

b. Khuyết tật ngoại quan (TCVN 7529:2005)

Kiểm tra vết sứt, vết mẻ lồi hoặc lõm trên cạnh cắt của tấm kính

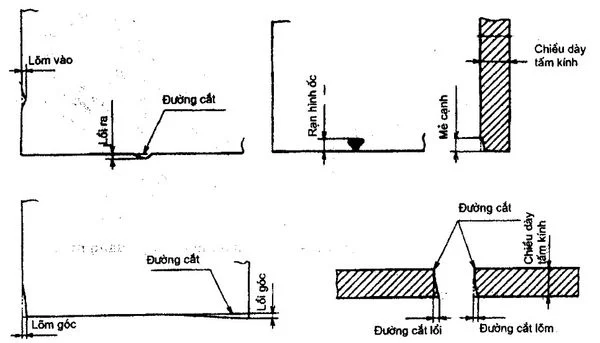

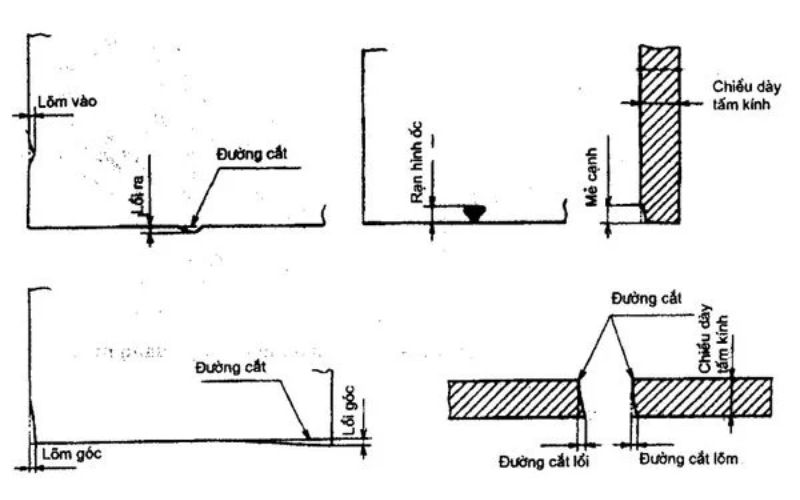

Sơ đồ kiểm tra các khuyết tật ở mép cắt

• Tiến hành theo 2.1
• Xác định các vết sứt bằng thước lá

Phát hiện bọt, dị vật, lỗi thành vùng hoặc vết dài của tấm kính

Để xác định các bọt khí, dị vật, vết dài, lỗi trong tấm kính, ta cần chuẩn bị 1 tấm tường sơn đen, đèn huỳnh quang được quy định theo tiêu chuẩn, tấm kính mẫu có kích thước lớn hơn hoặc bằng 610mm x 610mm.

• Xác định bằng cách gắn tấm kính lên tường đã sơn song song với nhau, cách nhau 50cm, đặt song song cách tường 1m, đèn huỳnh quang được lắp đặt theo quy định.
• Khi quan sát bọt, dị vật: Khoảng cách quan sát giữa mẫu kính với mắt người khoảng 50cm.
• Khi quan sát lỗi thành vùng hoặc vết dài: 4m.
• Kích thước bọt và dị vật được đo bằng kính lúp và thước có độ chính xác cao.

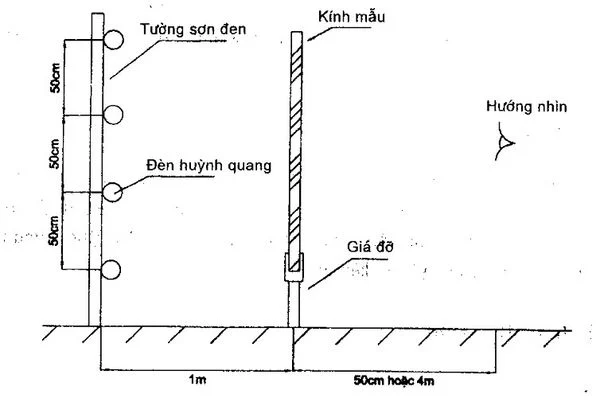

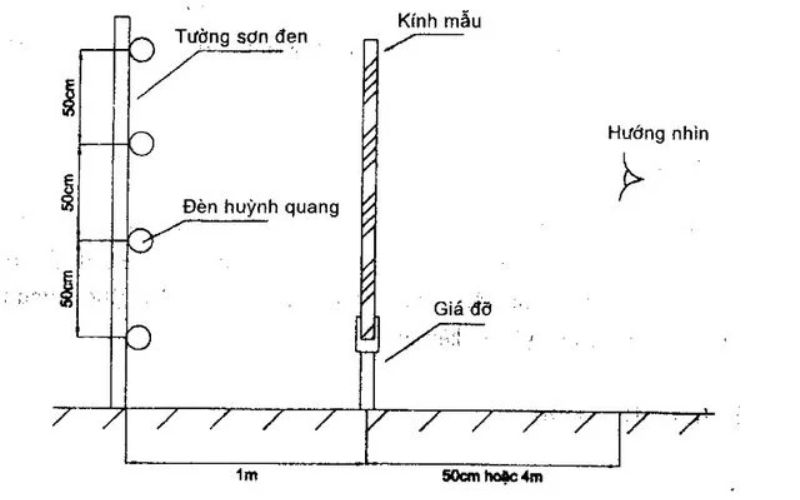

Sơ đồ bố trí kiểm tra phát hiện khuyết tật kính

c. Hệ số truyền năng lượng bức xạ mặt trời (TCVN 7529:2005)

– Sử dụng máy quang phổ được xác định các hệ số.

– Tiến hành đo hệ số truyền sáng và hệ số phản xạ ánh sáng theo ISO 9050, hoặc có thể áp dụng các phương pháp khác nhưng không gây chênh lệch đáng kể về kết quả thử so với ISO 9050.

– Xác định hệ số truyền năng lượng bức xạ mặt trời, qua các chỉ số đo được trên máy quang phổ.

3. Thử nghiệm kính màu hấp thụ nhiệt theo QCVN 16:2023/BXD tại Opacontrol

OPACONTROL giúp doanh nghiệp kiểm tra, thử nghiệm kính màu hấp thụ nhiệt theo QCVN 16:2023/BXD nhanh nhất để giảm thiểu thời gian chờ đợi nhờ vào kinh nghiệm gần 10 năm trong lĩnh vực thử nghiệm vật liệu xây dựng.

Doanh nghiệp sẽ được cấp giấy kết quả thử nghiệm với độ chính xác và tin cậy. Kết quả thử nghiệm chúng tôi cung cấp có năng lực pháp lý là cơ sở để công bố hợp quy.

Khi QCVN 16:2023/BXD có hiệu lực vào đầu năm 2024, Doanh nghiệp được ưu đãi đặc biệt khi thực hiện Thử nghiệm và Chứng nhận hợp quy sản phẩm, hàng hóa vật liệu xây dựng. Với những ưu điểm sau:

• Trang thiết bị thí nghiệm hiện đại, phòng thí nghiệm đạt chuẩn
• Hồ sơ năng lực pháp lý đầy đủ, được công nhận
• Kết quả thử nghiệm chính xác, nhanh chóng
• Chi phí rẻ, không phát sinh
• Dịch vụ trọn gói, tận tâm

Nếu Quý Doanh nghiệp có nhu cầu trong việc thử nghiệm kính màu hấp thụ nhiệt hoặc chứng nhận hợp quy kính màu hấp thụ nhiệt theo QCVN 16:2023/BXD hãy liên hệ với chúng tôi qua 1800.646438 để tư vấn báo giá trực tiếp.



Xem thêm:

Thử nghiệm kính phủ bức xạ thấp theo QCVN 16:2023/BXD

Thử nghiệm vật liệu dán tường theo QCVN 16:2023/BXD



CÔNG TY TNHH CHỨNG NHẬN VÀ KIỂM ĐỊNH CHẤT LƯỢNG OPACONTROL

Website: https://opacontrol.com.vn/

Email: opa@opacontrol.vn

Facebook: https://www.facebook.com/opacontrol

SĐT: 024.22061628 – 1800.646438
