Thử nghiệm Hệ thống Thang máng cáp theo QCVN 16:2023/BXD

Thử nghiệm hệ thống thang máng cáp theo QCVN 16:2023/BXD là bước quan trọng nhằm đảm bảo sản phẩm đạt chuẩn chất lượng, an toàn và phù hợp quy định của Bộ Xây dựng. OPACONTROL cung cấp dịch vụ thử nghiệm và chứng nhận thang máng cáp uy tín trên toàn quốc, giúp doanh nghiệp hoàn thiện hồ sơ hợp quy nhanh chóng, đáp ứng yêu cầu pháp lý và nâng cao giá trị thương hiệu trên thị trường. Cùng tìm hiểu chi tiết về dịch vụ trong bài viết sau nhé.

1. Tổng quan về hệ thống thang máng cáp

Hệ thống thang máng cáp (hay còn gọi là thang cáp) là thiết bị chuyên dùng để dẫn và bảo vệ hệ thống dây, cáp điện, giúp sắp xếp gọn gàng, hạn chế tác động của các yếu tố môi trường, đồng thời kéo dài tuổi thọ dây dẫn trong công trình. Đây là hạng mục không thể thiếu trong ngành xây dựng, công nghiệp, nhà máy, trung tâm thương mại và hạ tầng điện dân dụng.

Hiện nay, thang máng cáp được sản xuất với nhiều vật liệu và công nghệ khác nhau nhằm đáp ứng từng điều kiện sử dụng cụ thể:

  • Thang máng cáp sơn tĩnh điện: Phù hợp lắp đặt trong nhà, có lớp sơn tĩnh điện bền màu, chống gỉ, giá thành hợp lý, mang lại hiệu quả kinh tế cao.

  • Thang máng cáp tôn ZAM: Được làm từ hợp kim kẽm, nhôm và magie, có khả năng chống oxy hóa và ăn mòn vượt trội, thích hợp cho môi trường ngoài trời hoặc công trình công nghiệp nặng.

  • Thang cáp mạ kẽm nhúng nóng: Được phủ lớp kẽm bằng phương pháp nhúng nóng, giúp chống ăn mòn, chống thời tiết khắc nghiệt và hóa chất, đảm bảo độ bền và tính thẩm mỹ cao.

  • Thang cáp mạ kẽm điện phân: Có lớp mạ bảo vệ kim loại khỏi rỉ sét, tăng độ bền và khả năng chịu lực trong điều kiện môi trường ẩm.

  • Thang cáp nhôm: Nhẹ, dễ lắp đặt và kháng gỉ tốt, thường được dùng trong các công trình yêu cầu tải trọng nhẹ hoặc môi trường ăn mòn cao.

Với sự đa dạng về chủng loại và tính năng, hệ thống thang máng cáp đóng vai trò quan trọng trong việc đảm bảo an toàn điện, nâng cao tính thẩm mỹ và độ bền vững cho toàn bộ công trình.

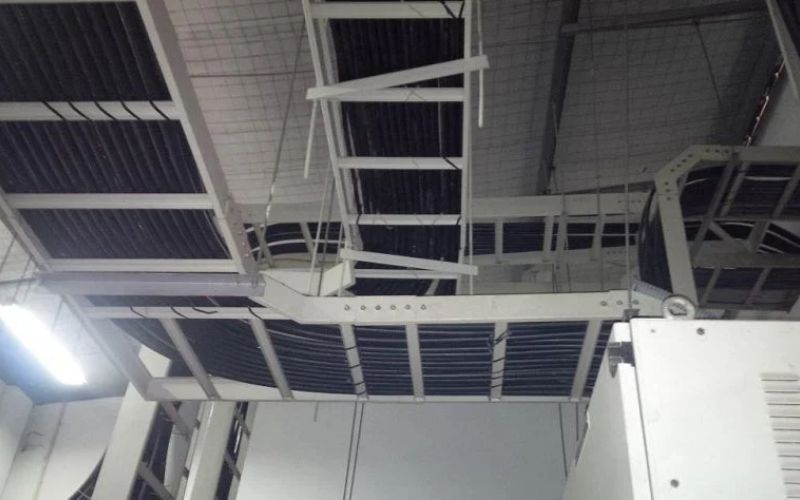

Hệ thống thang máng cáp
Hệ thống thang máng cáp

2. Thử nghiệm thang máng cáp là gì?

Thử nghiệm thang máng cáp là quá trình kiểm tra và đánh giá các đặc tính kỹ thuật của sản phẩm, bao gồm độ bền cơ học, khả năng chịu tải và khả năng chống cháy lan, nhằm xác định mức độ phù hợp của hệ thống với các tiêu chuẩn chất lượng hiện hành. Kết quả thử nghiệm là căn cứ quan trọng để chứng nhận hợp quy thang máng cáp theo QCVN 16:2023/BXD, giúp đảm bảo sản phẩm đạt yêu cầu về an toàn, độ bền và đáp ứng đầy đủ quy định của Bộ Xây dựng trước khi đưa vào sử dụng.

3. Chỉ tiêu và yêu cầu về kỹ thuật thử nghiệm hệ thống thang máng cáp theo QCVN 16:2023/BXD

Để đảm bảo hệ thống thang máng cáp đáp ứng đầy đủ các yêu cầu về chất lượng và an toàn trước khi lưu hành trên thị trường, việc tuân thủ các chỉ tiêu và yêu cầu kỹ thuật thử nghiệm theo QCVN 16:2023/BXD là bắt buộc. Dưới đây là những tiêu chí quan trọng cần xem xét trong quá trình thử nghiệm và chứng nhận hợp quy sản phẩm.

Tên sản phẩm Chỉ tiêu kỹ thuật Mức yêu cầu Phương pháp thử Quy tắc mẫu Mã HS
Hệ thống thang cáp và máng cáp bằng sắt hoặc thép sử dụng trong lắp đặt điện của công trình Độ bền cơ học Đảm bảo khả năng chịu tải làm việc an toàn – SWL Điều 10.1 TCVN 10688:2015

(IEC 61537:2006)

 Lấy tối thiểu ở 03 vị trí của lô hàng. Mỗi vị trí lấy 02 đoạn máng, mỗi đoạn có chiều dài tối thiểu 2,0 m. 7308.90.60

7326.90.99
Khả năng chống cháy lan Có khả năng chống ngọn lửa cháy lan TCVN 9900-2- 11:2013

(IEC 60695-2- 11:2000)

TCVN 9900-11- 2:2013

(IEC 60695-11- 2:2003)

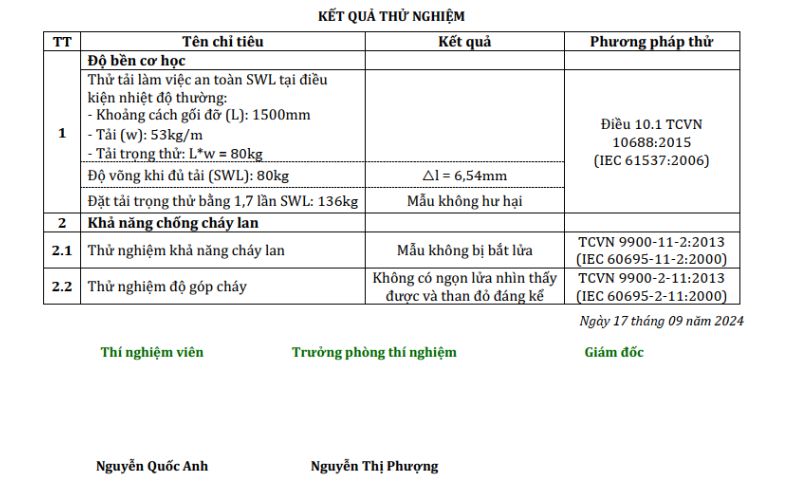

Kết quả thí nghiệm hệ thống thang máng cáp tại OPACONTROL
Kết quả thí nghiệm hệ thống thang máng cáp tại OPACONTROL

a. Độ bền cơ học trong thử nghiệm thang cáp

1. Tải làm việc an toàn (SWL – Safe Working Load):

Là tải trọng lớn nhất có thể tác dụng lên thang máng cáp một cách an toàn trong điều kiện sử dụng bình thường.

2. Quy định về tải trọng cần thử nghiệm:

  • Đối với đoạn thang hoặc máng cáp: Tải trọng được tính bằng N/m cho từng kiểu sản phẩm, tại khoảng cách quy định giữa các cơ cấu đỡ (khuyến nghị thử nghiệm với nhịp có độ dài 0,5 m).

  • Đối với chi tiết nối không được đỡ trực tiếp: Tải trọng được tính bằng N/m cho từng kiểu chi tiết nối.

  • Đối với cơ cấu đỡ: Tải trọng được tính bằng N hoặc N/m, phân bố đều trên toàn bộ chiều dài và chiều rộng.

3. Phương pháp chất tải:

Tiến hành chất tải lên mẫu thử đến 1,7 lần tải làm việc an toàn (SWL) để đánh giá khả năng chịu lực của hệ thống.

4. Tiêu chí đánh giá kết quả:

  • Độ võng của mẫu thử không vượt quá 1/100 chiều dài nhịp.

  • Kết cấu mẫu không bị gãy, biến dạng hoặc hư hỏng trong quá trình thử nghiệm.

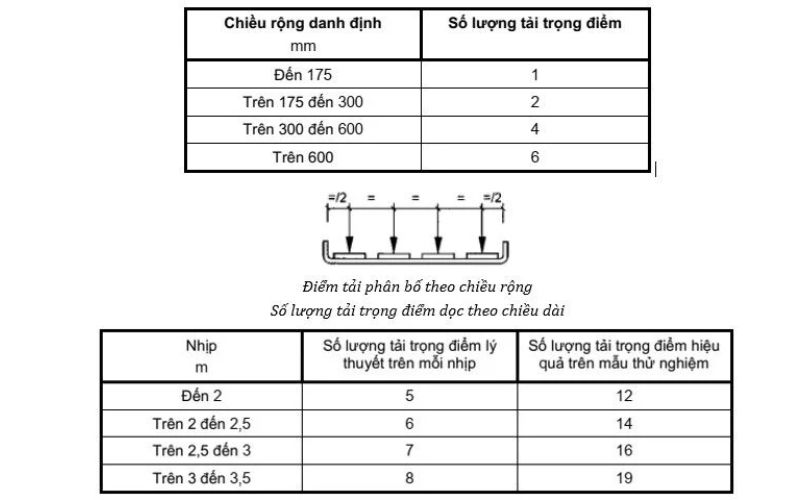

Số lượng tải trọng điểm theo chiều rộng
Số lượng tải trọng điểm theo chiều rộng

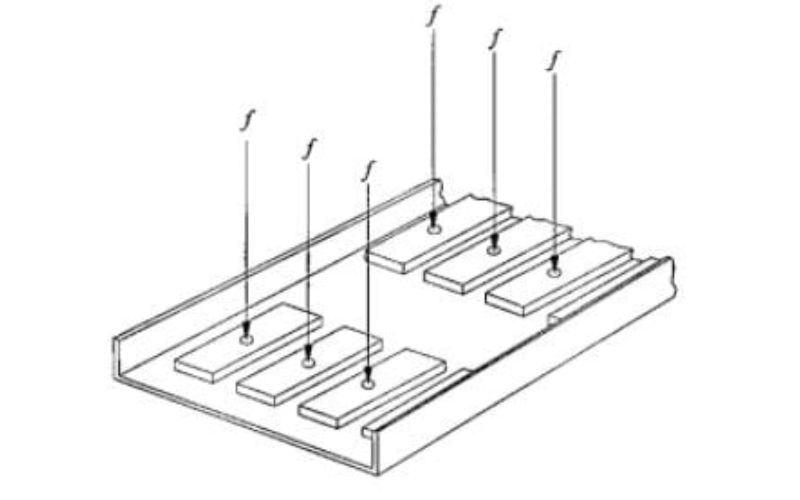

Bố trí điển hình về tấm phân bố tải
Bố trí điển hình về tấm phân bố tải

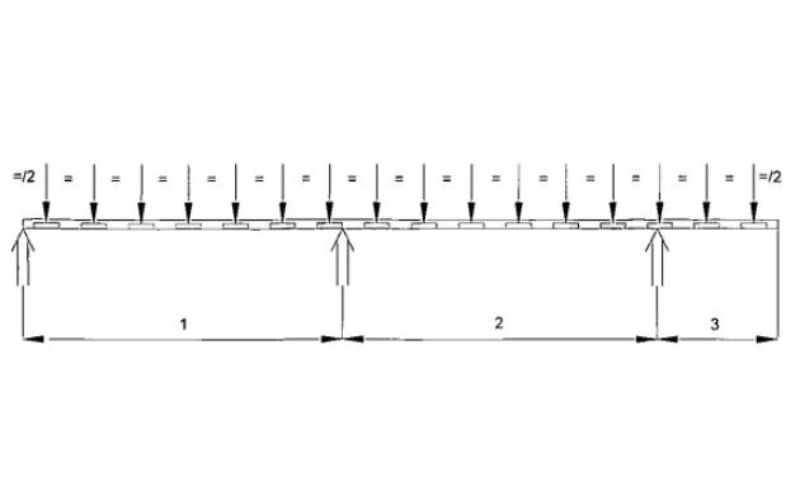

Ví dụ về tải trọng cách đều dọc theo đoạn sản phẩm tiêu chuẩn
Ví dụ về tải trọng cách đều dọc theo đoạn sản phẩm tiêu chuẩn

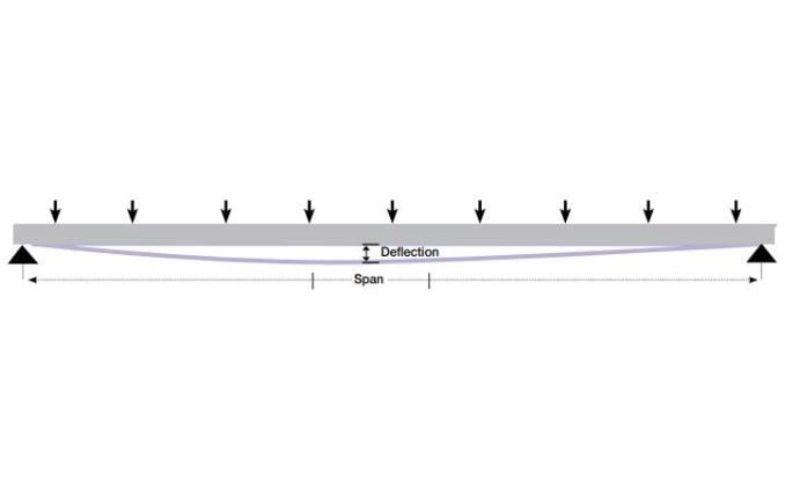

Mô hình thử nghiệm SWL
Mô hình thử nghiệm SWL

b. Thử nghiệm Khả năng chống cháy lan của thang máng cáp

1. Thử nghiệm khả năng cháy lan

Mẫu thang máng cáp được coi là đạt yêu cầu nếu thỏa mãn một trong hai điều kiện sau:

  • Không bị bắt lửa trong quá trình thử nghiệm; hoặc

  • Trong trường hợp bị bắt lửa, mẫu phải đáp ứng đầy đủ các tiêu chí:

    • Ngọn lửa tắt trong vòng 30 giây sau khi nguồn lửa thử nghiệm được loại bỏ.

    • Giấy bản và bìa cứng đặt dưới mẫu không bị cháy hoặc cháy sém.

    • Không xuất hiện dấu hiệu cháy hoặc than hóa vượt quá 50 mm tính từ điểm thấp nhất của cơ cấu kẹp mẫu.

2. Thử nghiệm nguy cơ cháy

Mục đích nhằm kiểm tra khả năng chịu nhiệt và phản ứng của vật liệu khi tiếp xúc với sợi dây nung đỏ. Mẫu được xem là đạt yêu cầu nếu:

  • Không xuất hiện ngọn lửa hoặc than đỏ đáng kể, hoặc

  • Ngọn lửa và than đỏ tắt trong vòng 30 giây sau khi loại bỏ sợi dây nung đỏ.

  • Giấy bản và bìa cứng phía dưới không bị bắt lửa hoặc cháy sém.

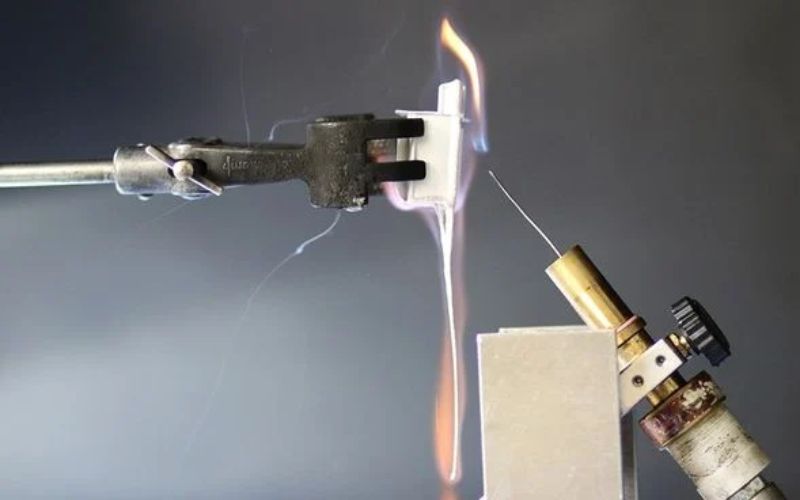

OPACONTROL thử nghiệm khả năng bắt cháy của thang máng cáp
OPACONTROL thử nghiệm khả năng bắt cháy của thang máng cáp

>> Xem thêm: Thử tính bắt cháy của vật liệu

>> Xem thêm: Thử tính bắt cháy bằng ngọn lửa đơn

4. Thử nghiệm và hợp quy hệ thống thang máng cáp tại OPACONTROL

OPACONTROL là đơn vị uy tín hàng đầu trong lĩnh vực thử nghiệm và chứng nhận vật liệu xây dựng, được Bộ Xây dựng chỉ định thực hiện thử nghiệm sản phẩm thang máng cáp theo QCVN 16:2023/BXD. Với gần 10 năm kinh nghiệm, chúng tôi cung cấp dịch vụ thử nghiệm và chứng nhận hợp quy thang máng cáp nhanh chóng, chính xác và tuân thủ đầy đủ quy định kỹ thuật.

Ưu điểm khi lựa chọn OPACONTROL:

  • Trang thiết bị hiện đại, phòng thí nghiệm đạt chuẩn quốc gia.

  • Kết quả thử nghiệm chính xác – minh bạch – được công nhận toàn quốc.

  • Chi phí hợp lý, quy trình gọn nhẹ, không phát sinh.

  • Đội ngũ chuyên gia giàu kinh nghiệm, hỗ trợ khách hàng từ thử nghiệm đến chứng nhận.

  • Dịch vụ trọn gói, bao gồm tư vấn, thử nghiệm, chứng nhận và công bố hợp quy.

Liên hệ Hotline 1800.646438 để được tư vấn trực tiếp và hỗ trợ nhanh nhất về thử nghiệm – hợp quy thang máng cáp theo QCVN 16:2023/BXD.
